二、 機床的主要技術參數：
冷鋸機參數
|
機型 |
LJ70 |
|
|
鋸切能力 (mm) |
●15~70 ▆ 15~55 |
|
|
主軸速度 (rpm) |
20～170 |
|
|
單次送料長度 (mm) |
660 |
|
|

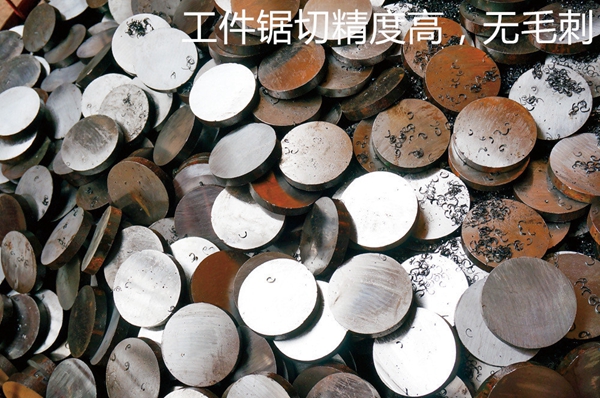

鋸切精度 （mm） |
0.1 |
|
|
鋸片規格 (mm) |
φ285ⅹφ32ⅹt2.0；4-φ11ⅹPCD63 |
|
|
馬達（KW）
|
主軸馬達 |
7.5 |
|
液壓馬達 |
2.2 |
|
|
送料馬達 |
1.0 |
|
|
進刀馬達 |
1.0 |
|
|
油槽容量 (L) |
液壓油 |
90 |
|
齒箱油 |
10 |
|
|
外形尺寸 |
1772(W)ⅹ1735(H)ⅹ6966(L) |
|
|
機床重量 (KG) |
3200 |
|
三、 采用的關鍵配件
主要關鍵件配置表
|
序號 |
名 稱 規 格 型 號 |
供貨商 |
|
|
1 |
傳動 |
（1）主軸箱 |
臺灣士宏 |
|
（2）送料圓軌： |
臺灣士宏 |
||
|
（3）直線導軌： |
臺灣上銀 |
||
|
2 |
液壓 |
（1）油泵：P16-A1-F-R-01 |
臺灣海德門 |
|
（2）電磁閥： 3C4 |
德國力士樂、臺灣北部精機 |
||
|
（3）電磁閥： 2B2 |
臺灣北部精機 |
||
|
（4）疊加閥： |
臺灣康百世 |
||
|
（5）壓力繼電器： |
臺灣康百世 |
||
|
3 |
氣動 |
（1）水滴分離器： |
日本SMC |
|
（2）氣動電磁閥： |
日本SMC |
||
|
4 |
電機 |
（1）主電機：Y132-6 7.5KW |
臺灣YUECK |
|
（2）液壓電機：Y100L-4 2.2KW |
臺灣群策 |
||
|
（3）伺服電機： |
臺灣臺達 |
||
|
5 |
電氣 |
（1）PLC：DVP80EH00T3 |
臺灣臺達 |
|
（2）變頻器：VDF075B43A |
臺灣臺達 |
||
|
（3）接近開關： |
德國西克 |
||
|
（4）光電開關： |
德國西克 |
||
|
（5）伺服驅動器： |
臺灣臺達 |
||
|
（6）斷路器、接觸器、熱繼電器 |
TECO,FUJI |
||
|
（7）觸控屏： |
臺灣臺達 |
||
四、 供貨范圍
供貨一覽表
|
序號 |
名 稱 |
數量 |
備注 |
|
|
1 |
主機 |
液壓站及液壓系統（含中間配管） |
1套 |
|
|
電氣控制系統 |
1套 |
|
||
|
冷卻系統 |
1套 |
|
||
|
機械部分 |
1套 |
|
||
|
2 |
料架 |
6米 |
1臺 |
|
|
3 |
附件 |
圓鋸片 |
1片 |
|
|
檢修隨機工具 |
1套 |
|
||
|
|
|
|
||
